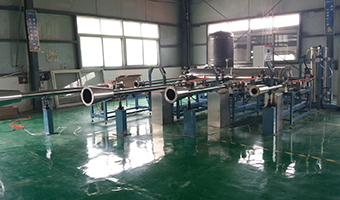

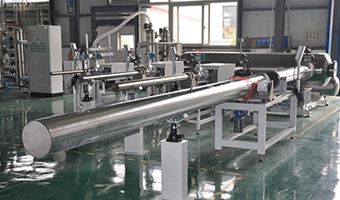

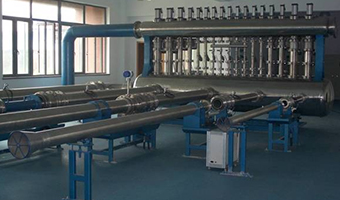

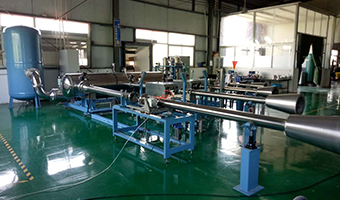

音速噴嘴法氣體流量標準裝置

音速噴嘴法氣體流量標準裝置

檢表種類: 旋進旋渦流量計、渦街流量計、氣體渦輪流量計、氣體容積式、熱式氣體質量流量計等氣體儀表。
可測試儀表口徑: DN15-DN100
綜合精度: 0.31%
標定介質: 空氣
艾絲特儀表工廠擁有多年音速噴嘴法氣體流量標準裝置自主研發設計生產經驗,可以精準標定DN15-DN800口徑的各類渦輪流量計、渦街流量計、羅茨流量計、容積式流量計、速度式流量計等。
產品簡介
文丘里音速噴嘴法氣體流量標準裝置,它選用符合國家標準ISO9300《臨界流文丘里噴嘴測量氣體流量》
文丘噴嘴作為標準流量計,采用標準表法進行流量檢定或測試。
在滿足對不同類型流量計進行檢定的前提下,該裝置突出了不正確度低、范圍度寬、自動化程度高、被檢儀表種類多、結構合理,環保節能新穎等特點。
該裝置可對:
  1. 氣體渦輪流量計
  2. 渦街流量計
  3. 氣體腰輪流量計
  4. 旋進旋渦流量計
  5. 熱式氣體流量計
  6. 氣體超聲波流量計
進行出廠檢驗和周期檢定。
主要特點


01
裝置結構緊湊,重復性和可靠性好。流體為大氣無污染,安全可靠,流量溫度穩定,不會影響標定精度。
02
噴嘴結構簡單、堅固耐用、易于復制和檢驗、其流出系數的不確定度≦0.2%
03
創新采用高真空角閥該閥具有動作響應速度快,如ISO160開關響應速度1s,小閥更快。同時還具備超長使用壽命(80萬次開關動作)和超低的泄漏率1.3×10ˉ7Pa.√.S-1。
04
氣源是多組羅茨風機,組合靈活,變頻控制節省運營成本。
05
裝置在工作時,根據流量大小可以自由組合多個噴嘴,因此測量范圍寬。下限0.5M3/h,上限流量為1000M3/h。根據客戶要求可以設計更大流量。
06
溫度變送器和絕壓變送器,據采用多次平均法,進一步保證所采集數據的準確性。
07
獨創的平衡閥設計有效的防止風機翻轉,降低造成的二次噪音。
08
大小噴嘴采用不同的前后滯止容器,可以實現不同被壓比。節電能30%。(特殊標定時)。
09
自動夾表器采用精密直線導軌和定位光桿,大大提升夾表的效率和密封效果。
010
10.軟件界面友好、清晰易懂、設計合理、自動化程度高。
技術參數
  1. 場地空間尺寸約15米×7米×2.5米(參考尺寸,最終根據客戶現場尺寸設計)
  2. 標定裝置流量范圍:0.5-1000m³/h
  3. 本設備的綜合精度0.31%
  4. 管道材質304不銹鋼,機架部分碳鋼噴漆處理
  5. 本設備可以檢定DN15-DN100口徑。
  6. 所標儀表有旋進旋渦流量計、渦街流量計、氣體渦輪流量計、氣體容積式、熱式氣體質量流量計等氣體儀表。
  7. 音速噴嘴的流量分布:
噴嘴座編號 PZ01 PZ02 PZ03 PZ04 PZ05 PZ06 PZ07 PZ08
噴嘴編號 YSPZ36001 YSPZ36002 YSPZ36003 YSPZ36004 YSPZ36005 YSPZ36006 YSPZ36007 YSPZ36008
流量值m³/h 0.5 1 2 4 8 16 32 64
噴嘴座編號 PZ09 PZ10 PZ11 PZ12 PZ13 PZ14
噴嘴編號 YSPZ36009 YSPZ36010 YSPZ36011 YSPZ36012 YSPZ36012 YSPZ36012
流量值m³/h 128 256 512 1024 1024 1024
  1. 絕壓變送器(進口EJA傳感器)
  2. 溫度變送器(A級精度)
測量原理

當實驗氣體經被檢表進入容器后音速噴嘴的出入口壓力之比為一定值時(噴嘴前和噴嘴后的背壓比達到45%時),噴嘴喉部的雷諾一定,則氣流通過噴嘴喉部的流速恒定,此時即為臨界流狀態。氣流達到最大速度(音速)。流過噴嘴的氣體質量流量也達到最大值。此時只與噴嘴入口入的滯止壓力和溫度有關,而不受其下游狀態變化的影響。流經音速噴嘴的質量流量可按下式計算。


計算公式

根據臨界流連續性原理,此時通過被檢表的氣體質量流量,一定等于通過噴嘴處氣體的流量。選擇不同的噴嘴組合,就可以標定不同的流量值。然后通過環境環境條件檢測如溫度、壓力、濕度,有上位機采集數據,通過修正算出標準的流量值,獲得鑒定結果。
設計制造參照標準

標準裝置符合
JJG 643-2003《標準表法流量標準裝置檢定規程》
JJG 198-1994《臨界流流量計檢定規程》
JJG198-1994《速度式流量計檢定規程》
JJG 897-1995《質量流量計檢定規程》
ISO9300《臨界流文丘里噴嘴測量氣體流量》
JJG 198-94《速度式流量計檢定規程》
ISAS71.07《過程測量和控制系統環境條件溫度和溫度》。
